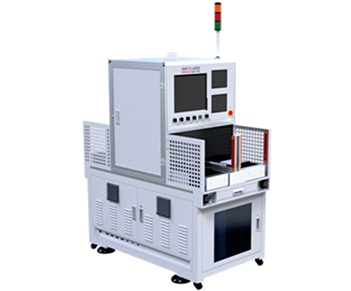

四工位滑台式激光焊接系统
由激光器、冷水机、W-PCTMA5020-S工作台组成，工作台为四工位滑台式设计，对面各两个工位，通过滑台（Z1、Z2）进出实现工位间的切换。配备两套相对独立的振镜焊接系统，焊接速度更快，可完成点、直线、圆、方形或由直线、圆弧组成的任意平面图形轨迹焊接。搭配视觉系统，实现对工件精准定位。
电子元器件等。
控制方式：工业PC+运动控制卡
驱动方式：伺服驱动
运动平台：X1、Z1、X2、Z2四轴电动平台，X1、Z1、X2、Z2轴行程分别为500mm、200mm、500mm、200mm，重复定位精度：≤±0.02mm，最大移动速度100mm/s
最大承载：50kg
操作方式：人工上下料，自动焊接
控制系统：采用完全自主知识产权的控制系统：Laser Welding System，功能强大，运行稳定，操作方便，简单易学，维护方便
工作台电力需求： 220V/50Hz/2kW
工作台外形尺寸：800mm*1470mm*2180mm
