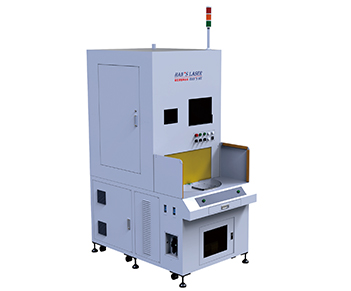

旋转双工位激光焊接系统
由激光器、冷水机、W-PCTSR322工作台组成。工作台采用旋转双工位设计，提高生产效率，能够实现四轴联动，可完成点、直线、圆、方形或由直线、圆弧组成的任意平面图形轨迹焊接，可搭配视觉系统，实现对工件精准定位。
适用于各种金属精密器件的点焊和缝焊。
控制方式：工业PC+运动控制卡
驱动方式：伺服驱动
运动平台：X、Y、Z三轴电动平台，X、Y、Z轴行程分别为300mm、200mm、200mm，重复定位精度：≤±0.02mm，采用高精度分割器实现两工位交替作业，重复定位精度：＜±15弧秒
最大承载：50kg
操作方式：人工上下料，自动焊接
控制系统：采用完全自主知识产权的控制系统：Laser Welding System，功能强大，运行稳定，操作方便，简单易学，维护方便
工作台电力需求： 220V/50Hz/2kW
工作台外形尺寸：1000mm*1700mm*2300mm
